添加了软件使用说明书（根目录的README）和数据库初始化说明，以及相应图片。

.gitignore

@@ -72,3 +72,4 @@ CMakeLists.txt.user*
 *.dll
 *.exe

+*.drawio

CardManageSystem.pro

@@ -51,8 +51,10 @@ DISTFILES += \
     HF15693.dll \
     HF15693.lib

+# LIBS += -L$$PWD/. -LHF15693
+
 win32:CONFIG(release, debug|release): LIBS += -L$$PWD/../release/ -lHF15693
 else:win32:CONFIG(debug, debug|release): LIBS += -L$$PWD/../debug/ -lHF15693
-else:unix: LIBS += -L$$PWD/../ -lHF15693

-LIBS += -L. -lHF15693
+INCLUDEPATH += $$PWD/.
+DEPENDPATH += $$PWD/.

README.md

@@ -0,0 +1,163 @@
+<h1><center>一卡通管理系统软件使用说明书</center></h1>
+
+# 0 说明
+
+本软件在 Windows 环境中运行，需要通过 USB 串口连接读卡器，对基于 ISO/IEC15693 协议的 RFID 芯片（ NXP ICS20 或 SL2S2002 ）进行卡内数据读写。
+
+本软件使用数据库记录数据。一卡通系统管理者必须配置数据库，并在数据库中插入设备设置，具体方法见 [数据库配置方法](./database/README.md) 。
+
+
+
+# 1 安装方法
+
+点击[下载软件安装包](https://github.com/typingbugs/CardManageSystem/releases/download/v0.1.0/CardManageSystem-v0.1.0-setup-amd64.exe)，双击安装包可执行文件，在弹出的请求管理员权限点击确认。
+

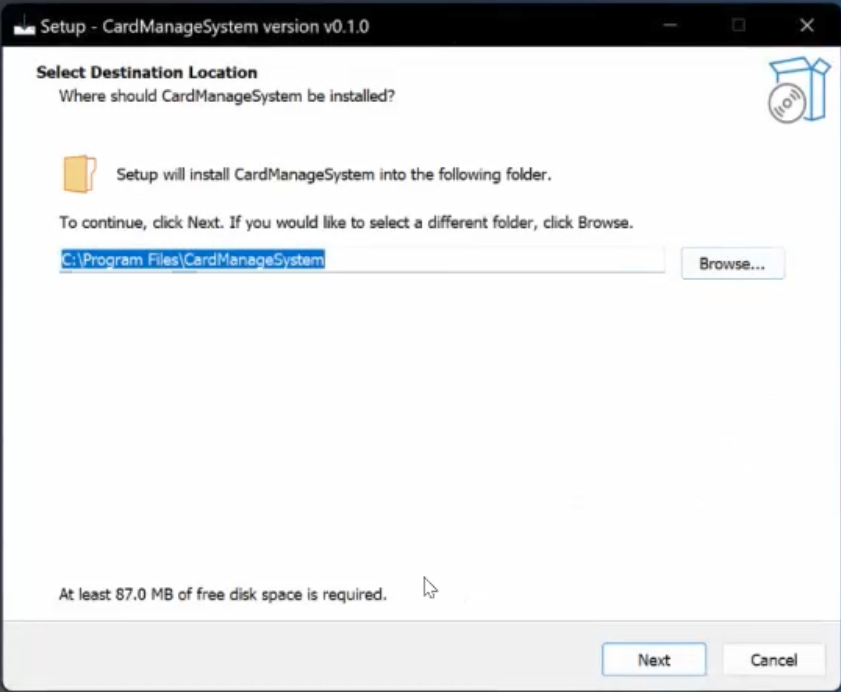

+选择安装路径，点击下一步。
+
+<img src="doc\image\installation1.png" alt="installation1" style="zoom:50%;" />
+
+勾选创建桌面快捷方式，点击下一步。
+
+<img src="doc\image\installation2.png" alt="installation2" style="zoom:50%;" />
+

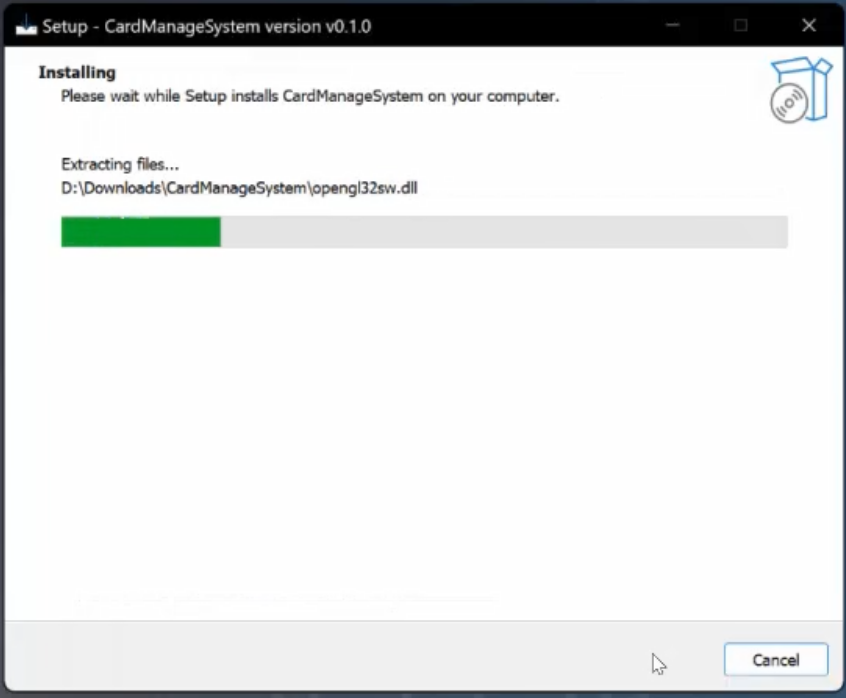

+等待应用安装完成。
+
+<img src="doc\image\installation3.png" alt="installation3" style="zoom:50%;" />
+

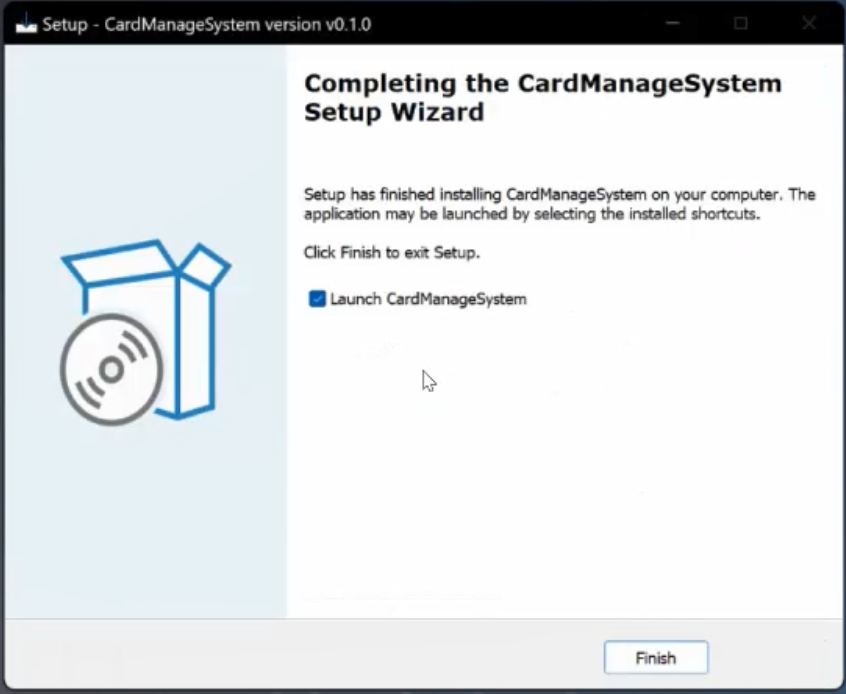

+点击完成。
+
+<img src="doc\image\installation4.png" alt="installation4" style="zoom:50%;" />
+

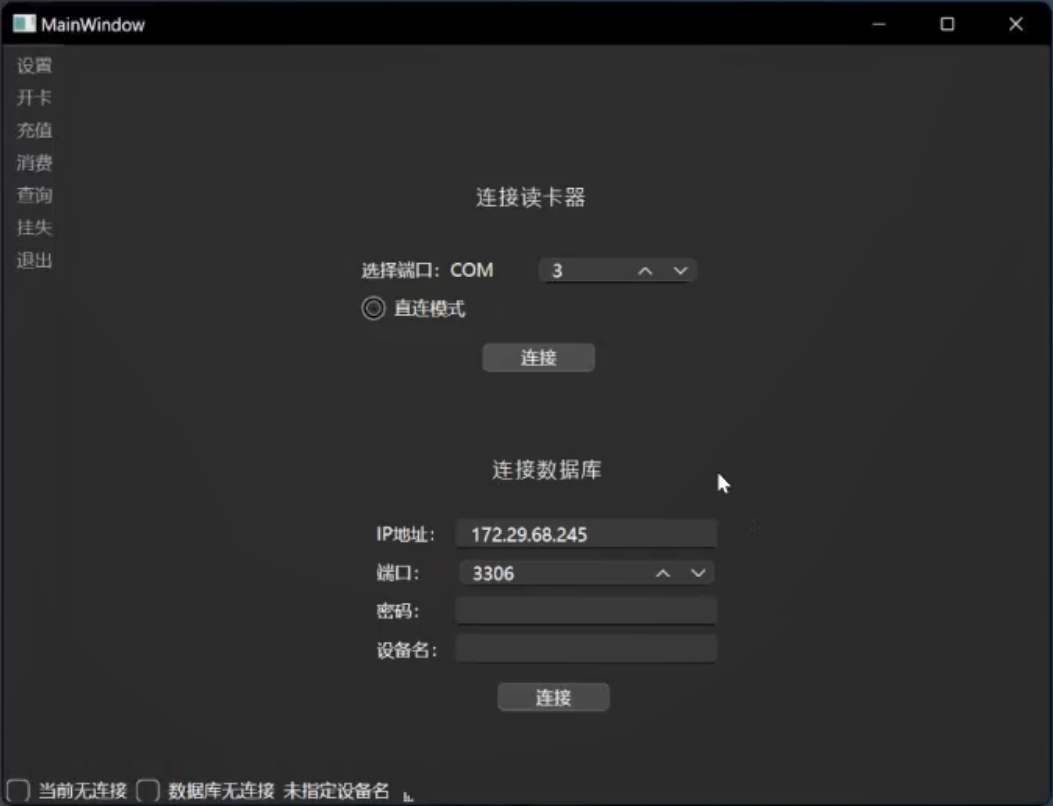

+自动弹出软件界面。
+
+<img src="doc\image\installation5.png" alt="installation5" style="zoom:50%;" />
+
+
+
+# 2 使用方法
+
+软件界面左侧为工具栏，点击工具栏中的各个按钮可以切换至不同页面。
+
+软件界面下方为状态栏，显示当前读卡器设置、数据库设置和设备设置。
+
+## 2.1 配置读卡器和数据库连接
+
+进行开卡等操作前，请按以下步骤配置读卡器和数据库连接。
+
+### Step 1 连接读卡器
+
+点击左侧工具栏的 `设置` 按钮转到设置页面。
+
+在上方 `连接读卡器` 部分输入端口号（可以点击输入框的上下键增加或减少数字）。点击输入框下方的 `连接` 按钮，即可连接读卡器。
+
+若连接成功，窗口下方状态栏左侧的勾选框将显示勾选，同时显示成功连接读卡器的 COM 口号。
+
+<img src="doc\image\setting-step1.png" alt="setting-step1" style="zoom:50%;" />
+
+### Step 2 连接数据库并认证设备名
+
+点击左侧工具栏的 `设置` 按钮转到设置页面。
+
+在下方 `连接数据库` 部分输入数据库的 IP 地址、数据库服务端口、数据库用户密码和设备名，点击下方的 `连接` 按钮，即可连接数据库并认证设备。
+
+若连接成功，窗口下方状态栏右侧的勾选框将显示勾选，同时显示服务器的 IP 地址和服务端口；若设备认证成功，状态栏将显示设备名及其操作权限。
+
+<img src="doc\image\setting-step2.png" alt="setting-step2" style="zoom:50%;" />
+
+## 2.2 开卡
+
+点击左侧工具栏的 `开卡` 按钮转到开卡页面。
+
+> 请注意开卡需要设备有充值权限。
+
+挂失卡复通和挂失卡移资功能也在这里。
+
+首先点击 `查询` 按钮，卡号栏将显示读卡器扫描到的卡号。
+
+**新用户开卡**
+
+如果需要为新用户开卡，在卡号栏选择一张未启用的卡，在 `学/工号` 一栏填入新用户的学/工号，点击开卡。新用户开卡需要填写姓名、密码和二次确认密码进行注册，注册成功后开卡完成。
+
+**挂失卡复通**
+
+如果需要将已挂失的卡复通，在卡号栏选择该卡，点击开卡，在弹出的验证窗口输入用户密码即可将挂失卡复通。
+
+**挂失卡移资**
+
+如果需要将已挂失的卡移资到新卡，在卡号栏选择一张未启用的卡，在 `学/工号` 一栏填入挂失卡绑定的学/工号，点击开卡。在弹出的验证窗口输入用户密码即可将挂失卡移资到新卡。
+
+<img src="doc\image\newCard.png" alt="newCard" style="zoom:50%;" />
+
+## 2.3 充值
+
+点击左侧工具栏的 `充值` 按钮转到充值页面。
+
+> 请注意开卡需要设备有充值权限。
+
+首先输入充值金额，卡内的余额不得超过 9999.99 元。
+
+**远程充值**
+
+在左侧学/工号栏中输入要充值卡绑定的学/工号，点击 `按学/工号充值` 按钮，可以为卡余额远程充值。
+
+**线下充值**
+
+点击右侧卡号栏右侧的 `查询` 按钮，在卡号栏中选择要充值的卡号，点击 `按卡号充值` 按钮，可以为该卡充值。
+
+> 远程充值的交易记录不会存到卡内存储中。
+
+<img src="doc\image\deposit.png" alt="deposit" style="zoom:50%;" />
+
+## 2.4 消费
+
+点击左侧工具栏的 `消费` 按钮转到消费页面。
+
+> 消费只允许线下消费。
+
+首先输入消费金额，不得超过 300.00 元。如果消费金额超过 50.00 元，消费时需要验证用户身份。
+
+点击卡号栏右侧的 `查询` 按钮，选择消费卡号。点击 `消费` 按钮。
+
+如果消费金额超过 50.00 元，需要在弹出的验证窗口中输入用户密码。
+
+<img src="doc\image\consume.png" alt="consume" style="zoom:50%;" />
+
+## 2.5 查询
+
+点击左侧工具栏的 `查询` 按钮转到查询页面。
+
+查询页面右上方显示卡的余额和状态，下方表格中显示该卡的交易记录，包括交易时间、类型（充值或消费）、交易金额、交易后余额、交易设备、交易号。
+
+**按学工号远程查询**
+
+在上方学/工号框中输入学工号，点击 `查询学/工号记录` 按钮，在弹出的验证窗口中输入用户密码，下方表格即可显示用户的所有交易记录，右上方显示卡余额和状态。
+
+**线下查询卡内记录**
+
+点击下方卡号栏右侧 `读卡` 按钮，在卡号栏中选择卡号，点击右侧 `查询卡内记录` ，下方表格即可显示卡内的所有交易记录，右上方显示卡余额和状态。
+
+**线下查询卡绑定用户记录**
+
+点击下方卡号栏右侧 `读卡` 按钮，在卡号栏中选择卡号，点击右侧 `查询所有记录` ，下方表格即可显示卡绑定用户的所有交易记录，右上方显示卡余额和状态。
+
+> 未启用的卡不可被查询。
+
+<img src="doc\image\query.png" alt="query" style="zoom: 50%;" />
+
+## 2.6 挂失
+
+点击左侧工具栏的 `挂失` 按钮转到挂失页面。
+
+在学/工号框中输入学工号，点击 `挂失` 按钮，在弹出的验证窗口中输入用户密码即可挂失。用户的交易记录和卡记录还会保存在数据库中，直到用户将挂失卡移资到新卡。
+
+> 未启用的卡不可被挂失；已挂失的卡不可被重复挂失。
+
+<img src="doc\image\reportLoss.png" alt="reportLoss" style="zoom:50%;" />
+
+## 2.7 退出
+
+点击左侧工具栏的 `退出` 按钮转到退出页面。
+
+点击`确定` 按钮即可退出应用程序。
+
+<img src="doc\image\quitApp.png" alt="quitApp" style="zoom:50%;" />

VCDOurs.cpp

@@ -1,5 +1,6 @@
 #include <cstdlib>
 #include "VCDOurs.h"
+#include "qlogging.h"

 CVCDOurs::CVCDOurs(void)
 {
@@ -422,7 +423,7 @@ int CVCDOurs::writeBlocks( int nFirstBlock, int nBlockNum, uchar_t *pDat, uchar_
 	int k = 0;
 	for( int i = 0; i < nBlockNum; i++ )
 	{
-		k += writeBlock( nFirstBlock + i, pDat+i*8, pucUID );
+        k += writeBlock( nFirstBlock + i, pDat+i*4, pucUID );
 	}
 	return k;
 }

VCDOurs.h

@@ -71,12 +71,12 @@ public:
 	virtual int readMultipleBlocks(
 		uchar_t *pucUID,		// NULL表示select模式
 		uchar_t optional_flag,	// optional bit = 1, 要求返回block的安全状态
-		uchar_t ucBlkno,		// 开始block no
-		uchar_t blocknum,		// 实际读的block是：blocknum+1;
+        uchar_t ucBlkno,		// 开始block no
+        uchar_t blocknum,		// 实际读的block是：blocknum+1;
 		uchar_t buf[],			// 返回读取的数据
 		uchar_t aucSecurity[]	// 如果optional_flag = 1, 返回该block的安全状态：1表示locked.
 		)
-	{
+    {
 		t15bOption = optional_flag;
 		return readBlocks( ucBlkno, blocknum+1, buf, aucSecurity, pucUID );
 	}

build/Desktop_Qt_6_7_2_MinGW_64_bit-Release/release/qmake_qmake_qm_files.qrc

@@ -0,0 +1,5 @@
+<!DOCTYPE RCC><RCC version="1.0">
+<qresource prefix="i18n">
+<file alias="CardManageSystem_zh_CN.qm">D:/Courseware/Integrated_Practice_of_IoT_System/CardManageSystem/build/Desktop_Qt_6_7_2_MinGW_64_bit-Release/release/CardManageSystem_zh_CN.qm</file>
+</qresource>
+</RCC>

consumePage.cpp

@@ -172,6 +172,12 @@ void MainWindow::on_consumeButton_clicked()
         return;
     }

+    success = reader.insertRecord(recordId, cardId);
+    if (!success)
+    {
+        QMessageBox::warning(this, "提示", "消费完成。写卡失败。本交易不记录在卡上。");
+    }
+
     QString consumeResultMessage = QString("消费成功：") + QString::number(deductValue) + QString("元\n");
     consumeResultMessage += QString("原余额：") + QString::number(originalBalance) + QString("元\n");
     consumeResultMessage += QString("消费后余额：") + QString::number(finalBalance) + QString("元\n");
@@ -263,8 +269,6 @@ bool MainWindow::deductCard(QString cardId, double deductValue, double &original
     query.next();
     finalBalance = query.value("@newBalance").toDouble();

-    /// @todo 写卡
-
     return true;
 }


database/README.md

@@ -0,0 +1,5 @@
+请在 MySQL 数据库中执行 [此初始化脚本](./initDb.sql) 。
+
+请按照实际情况在设备表中插入设备信息。
+
+软件访问数据库软件时，固定使用用户 `CardManageSystem` 和数据库 `CardManageSystem` ，如需更改，请对应修改源码 [databaseAPI.cpp](../databaseAPI.cpp) 。

database/initDb.sql

@@ -0,0 +1,154 @@
+DROP DATABASE IF EXISTS cardManageSystem;
+CREATE DATABASE cardManageSystem;
+ALTER DATABASE cardManageSystem CHARACTER SET utf8;
+
+DROP USER IF EXISTS 'cardManageSystem'@'%';
+CREATE USER 'cardManageSystem'@'%' IDENTIFIED BY 'RFID666';
+
+USE cardManageSystem;
+
+DROP PROCEDURE IF EXISTS sp_depositCard;
+DROP PROCEDURE IF EXISTS sp_consumeCard;
+
+CREATE TABLE device (
+    id INT AUTO_INCREMENT PRIMARY KEY,
+    `name` VARCHAR(255) UNIQUE,
+    depositAllowed TINYINT NOT NULL,
+    CONSTRAINT chk_device_depositAllowed CHECK (depositAllowed IN (0, 1))
+) AUTO_INCREMENT=1000;
+
+CREATE TABLE `user` (
+    id INT PRIMARY KEY,
+    `name` VARCHAR(255) NOT NULL,
+    `password` VARCHAR(255) NOT NULL
+);
+
+CREATE TABLE card (
+    id VARCHAR(16) PRIMARY KEY,
+    `status` TINYINT NOT NULL,
+    balance DECIMAL(6, 2) NOT NULL,
+    userId INT,
+    FOREIGN KEY (userId) REFERENCES `user`(id),
+    CONSTRAINT chk_card_status CHECK (`status` IN (-1, 0, 1)),
+    CONSTRAINT chk_card_balance CHECK (balance >= 0)
+);
+
+CREATE TABLE record (
+    id VARCHAR(255) PRIMARY KEY,
+    cardId VARCHAR(16) NOT NULL,
+    `time` DATETIME NOT NULL,
+    `type` TINYINT NOT NULL,
+    `value` DECIMAL(6, 2) NOT NULL,
+    originalBalance DECIMAL(6, 2) NOT NULL,
+    balance DECIMAL(6, 2) NOT NULL,
+    deviceId INT NOT NULL,
+    FOREIGN KEY (cardId) REFERENCES card(id),
+    FOREIGN KEY (deviceId) REFERENCES device(id),
+    CONSTRAINT chk_value CHECK (`value` >= -300),
+    CONSTRAINT chk_record CHECK (originalBalance + `value` = balance),
+    CONSTRAINT chk_record_originalBalance CHECK (originalBalance >= 0),
+    CONSTRAINT chk_record_balance CHECK (balance >= 0),
+    CONSTRAINT chk_record_type CHECK (`type` IN (0, 1))
+);
+
+
+DELIMITER //
+
+CREATE PROCEDURE sp_depositCard(
+    IN p_cardId VARCHAR(16),
+    IN p_amount DECIMAL(6, 2),
+    IN p_recordId VARCHAR(255),
+    IN p_deviceId INT,
+    IN p_time DATETIME,
+    IN p_type TINYINT,
+    OUT p_newBalance DECIMAL(6, 2)
+)
+BEGIN
+    DECLARE v_originalBalance DECIMAL(6, 2);
+
+
+    SELECT balance INTO v_originalBalance
+    FROM card
+    WHERE id = p_cardId;
+
+    IF v_originalBalance IS NULL THEN
+        SIGNAL SQLSTATE '45000' SET MESSAGE_TEXT = 'Card not found';
+    END IF;
+
+
+    SET p_newBalance = v_originalBalance + p_amount;
+
+
+    UPDATE card
+    SET balance = p_newBalance
+    WHERE id = p_cardId;
+
+
+    INSERT INTO record (id, cardId, `time`, `type`, `value`, originalBalance, balance, deviceId)
+    VALUES (p_recordId, p_cardId, p_time, p_type, p_amount, v_originalBalance, p_newBalance, p_deviceId);
+
+END //
+
+
+CREATE PROCEDURE sp_consumeCard(
+    IN p_cardId VARCHAR(18),
+    IN p_amount DECIMAL(6, 2),
+    IN p_recordId VARCHAR(255),
+    IN p_deviceId INT,
+    IN p_time DATETIME,
+    IN p_type TINYINT,
+    OUT p_newBalance DECIMAL(6, 2)
+)
+BEGIN
+    DECLARE v_originalBalance DECIMAL(6, 2);
+
+    IF p_amount > 300 THEN
+        SIGNAL SQLSTATE '45000' SET MESSAGE_TEXT = 'Invalid Amount';
+    END IF;
+
+
+    SELECT balance INTO v_originalBalance
+    FROM card
+    WHERE id = p_cardId;
+
+    IF v_originalBalance IS NULL THEN
+        SIGNAL SQLSTATE '45000' SET MESSAGE_TEXT = 'Card not found';
+    END IF;
+
+
+    SET p_newBalance = v_originalBalance - p_amount;
+
+
+    IF p_newBalance < 0 THEN
+        SIGNAL SQLSTATE '45000' SET MESSAGE_TEXT = 'Insufficient balance';
+    END IF;
+
+
+    UPDATE card
+    SET balance = p_newBalance
+    WHERE id = p_cardId;
+
+
+    INSERT INTO record (id, cardId, `time`, `type`, `value`, originalBalance, balance, deviceId)
+    VALUES (p_recordId, p_cardId, p_time, p_type, -p_amount, v_originalBalance, p_newBalance, p_deviceId);
+
+END //
+
+DELIMITER ;
+
+
+CREATE VIEW record_view AS
+SELECT time, type, value, balance, `name` AS device, record.id AS id, cardId
+FROM record
+JOIN device
+ON deviceId = device.id
+ORDER BY time DESC, type DESC;
+
+
+INSERT INTO device (`name`, depositAllowed)
+VALUES ('食堂1号机', 0), ('管理员1号机', 1);
+
+
+GRANT ALL PRIVILEGES ON cardManageSystem.* TO 'cardManageSystem'@'%';
+
+FLUSH PRIVILEGES;

depositPage.cpp

@@ -118,6 +118,12 @@ void MainWindow::on_depositByCardIdButton_clicked()
         return;
     }

+    success = reader.insertRecord(recordId, cardId);
+    if (!success)
+    {
+        QMessageBox::warning(this, "提示", "充值成功。写卡失败。本交易不记录在卡上。");
+    }
+
     QString depositResultMessage = QString("充值成功：") + QString::number(topUpValue) + QString("元\n");
     depositResultMessage += QString("原余额：") + QString::number(originalBalance) + QString("元\n");
     depositResultMessage += QString("充值后余额：") + QString::number(finalBalance) + QString("元\n");
@@ -223,9 +229,10 @@ void MainWindow::on_depositByUserIdButton_clicked()
  * @param   finalBalance    充值后的余额，通过引用返回
  * @param   recordId        交易编号，通过引用返回
  * @param   info            如果出现异常，填入异常信息，通过引用返回
- * @return  bool            是否充值成功
- * - true   成功
- * - false  失败
+ * @return  int            是否充值成功
+ * - 0  失败
+ * - 1  成功
+ * - 2  充值成功但写卡失败
  * @details
  * 函数首先检查设备是否支持充值。如果设备不支持，函数返回失败并设置错误信息。
  * 接着，函数查询数据库获取卡片的当前状态和余额。如果卡片不存在、已挂失或未启用，函数返回失败并设置相应的错误信息。
@@ -299,8 +306,6 @@ bool MainWindow::topUpCard(QString cardId, double topUpValue, double &originalBa
     query.next();
     finalBalance = query.value("@newBalance").toDouble();

-    /// @todo 写卡
-
     return true;
 }

@@ -327,5 +332,5 @@ QString MainWindow::getRecordId(QDateTime currentTime, int userId, int recordTyp
     QString typeStr = QString::number(recordType);  // 第25位：记录类型
     QString randomHex = QString::number(QRandomGenerator::global()->bounded(0x10000), 16).rightJustified(4, '0');   // 第26-29位：随机十六进制数
     QString recordId = timeStr + userIdStr + typeStr + randomHex;   // 共30位
-    return recordId;
+    return recordId.toUpper();
 }

doc/README.md

@@ -0,0 +1,523 @@
+<h1><center>一卡通管理系统说明</center></h1>
+
+# 1 系统概述
+
+## 1.1 系统简介
+
+本系统是一个一卡通管理系统，该系统面向学校应用、基于 RFID 技术的构建。该系统基于 ISO/IEC15693 协议的 RFID 芯片（ NXP ICS20 或 SL2S2002 ）进行卡内数据读写，并实现与数据库交互记录的功能。
+
+## 1.2 系统组成
+
+### 1.2.1 系统架构
+
+ <img src="image/architecture.svg" alt="architecture" style="zoom:50%;" />
+
+本系统由一卡通管理系统软件、数据库以及读卡器硬件组成。
+
+其中：
+
+- 一卡通管理系统软件
+  - 为用户提供操作界面，实现读写数据库和硬件的逻辑；
+  - 运行在 PC 机中，调用数据库连接插件与数据库通过网络交互，调用硬件驱动接口与读卡器进行交互；
+- 数据库软件
+  - 存储一卡通管理系统的数据；
+  - 运行在服务器中，通过网络与 PC 机连接；
+- 读卡器硬件
+  - 读写卡片；
+  - 通过 USB 串口与 PC 机连接。
+
+使用软件前，用户需要将 PC 机连接网络，并将读卡器连接到 PC 机的 USB 口上。
+
+### 1.2.2 系统功能
+
+本系统的功能包括：
+
+- 设置：连接和读写数据库、HF15693硬件；
+- 开卡：创建新用户、挂失重开卡、挂失移资新卡；
+- 挂失卡；
+- 充值：远程充值、线下充值；
+- 消费；
+- 查询：查询卡内记录及数据库内记录。
+
+## 1.3 运行环境及开发工具
+
+本软件运行在 Windows 操作系统中。
+
+本软件基于 Qt 6.7.2，使用 Qt Creator 14.0.0 开发，使用了 MySQL 8.0.37 作为数据库软件。
+
+本项目使用 Git 作为开发版本管理工具。
+
+在开发完毕后，使用 Inno Setup 软件将程序及其动态链接库文件打包为安装程序。
+
+
+
+# 2 功能设计
+
+## 2.1 设置功能
+
+### 2.1.1 设置读卡器连接
+
+**内容**
+
+该功能用于连接读卡器硬件。用户在输入框内输入连接的 COM 口号，并点击“连接”按钮连接。
+
+- 连接成功后，软件窗口下方任务栏的读卡器连接状态勾选框显示勾选，同时显示连接的串口号；
+
+- 若连接不成功，软件弹出提示框，提示用户该串口上未识别到读卡器，同时软件窗口下方任务栏勾选框取消勾选，显示“当前无连接”。
+
+**流程**
+
+首先获取 COM 口输入框组件的 COM 口号，调用读卡器 API 进行连接，得到连接结果。如果连接不成功，弹出提示框。最后根据连接结果更新状态栏信息。
+
+<img src="image/setting-setReader.svg" alt="setting-setReader" style="zoom:50%;" />
+
+### 2.1.2 设置数据库连接
+
+**内容**
+
+该功能用于连接数据库，以及设备名认证。
+
+> **设备名**用于在交易记录中记录操作设备的名称。
+>
+> 对于每个设备名，数据库中设置了其操作权限：
+>
+> - 可充值：使用该设备名的设备拥有开卡、充值和消费权限（在管理员 PC 中使用）；
+> - 仅可消费：使用该设备名的设备仅有消费权限（在食堂等消费场所的终端机中使用）。
+
+用户首先要填写数据库的 IP 地址和端口，输入数据库的密码和要使用的设备名，点击连接按钮。
+
+- 如果数据库连接不成功，软件弹出提示框，提示用户数据库连接失败，同时软件窗口下方任务栏的数据库连接状态勾选框取消勾选，显示“数据库未连接”、“未指定设备名”；
+
+- 如果数据库连接成功，软件窗口下方任务栏的数据库连接状态勾选框显示勾选，同时显示连接的 IP 地址和端口；
+
+连接成功后，将会进行设备名认证。
+
+- 若设备名验证成功，软件窗口下方任务栏显示设备名及其操作权限；
+
+- 若验证失败，软件弹出提示框，提示用户该设备名无效，同时软件窗口下方任务栏显示“未指定设备名”。
+
+**流程**
+
+从输入组件获取 IP 地址、端口、密码，连接数据库并更新任务栏显示信息。如果连接不成功，弹出提示框；如果连接成功，继续进行设备名认证。
+
+查询数据库进行设备名认证，按认证结果更新任务栏显示信息。如果认证不成功，还要弹出提示框。
+
+<img src="image/setting-setDatabase.svg" alt="setting-setDatabase" style="zoom:50%;" />
+
+以下功能中，除了仅需输学/工号的功能仅需连接数据库外，其他所有功能都需同时连接读卡器和数据库。
+
+## 2.2 开卡功能
+
+### 2.2.1 新用户开卡
+
+**内容**
+
+本功能的使用条件是：用户使用了未启用卡和新学/工号。
+
+> 本系统采用卡和用户一对一绑定的机制，即：一个学/工号在任一时刻只能绑定和使用 1 张卡。
+
+> **卡**有三个状态：
+>
+> - 未启用：该卡未绑定任何用户，仅可用于开卡，不可用于查询、充值或消费。未启用的卡进行开卡操作后将绑定一个用户，进入“启用中”状态；
+> - 启用中：该卡绑定了一个用户，可以用于查询、充值和消费，不可用于开卡。如果该卡绑定的用户进行了挂失操作，该卡进入“已被挂失”状态；
+> - 已被挂失：该卡绑定了一个用户但在数据库中被标记为挂失，仅可用于查询和重开，不可用于充值或消费。如果绑定该卡的用户使用了另一卡号进行开卡，本卡在数据库中的余额和所有记录将会被移动到新卡，本卡在数据库中的数据被删除，再次被读取时将处于“未启用”状态。
+>
+> 实体卡内存储只存最多 6 条交易编号，其他信息全部存在数据库中。
+
+>**用户**以学/工号唯一标识，拥有属性“姓名”和“密码”。
+>
+>- 学/工号支持4到8位数字
+>- 密码在创建用户时要求输入并二次确认。用于查询用户的所有交易记录和出现大额交易时验证用户身份。
+
+用户需要在有开卡（充值）权限的设备上操作。
+
+用户点击“查询”按钮扫描读卡器上的卡片，输入学/工号，然后点击“开卡”。如果用户没有点击”查询“按钮扫描，点击”开卡“按钮时会弹出提示框。
+
+如果卡号和学/工号满足本功能条件，则在弹出的窗口中输入姓名、密码和二次确认密码。信息无误后，用户信息和卡信息会被写入数据库，卡片会被初始化，开卡成功。此时卡内余额为零。
+
+**流程**
+
+当”开卡“按钮被点击，获取界面上选中的卡号和输入的学/工号。如果没有发现选中的卡号（用户没有点击”查询“按钮），则弹出提示框。
+
+在数据库中查询卡号：
+
+- 如果查询不到卡片，则在数据库中插入该卡片信息，设置为未启用状态并继续；
+- 如果查询到卡片处于未启用状态，继续；
+- 否则提示用户卡片已被启用并退出开卡功能，或进入挂失重开功能。
+
+在数据库中查询学/工号：
+
+- 如果查询不到用户信息（未注册），弹出信息输入框获取数据，并检查二次确认密码。将用户信息写入数据库并继续；
+- 如果查询到用户，则在卡表中查询用户：
+  - 如果查询不到数据，则将刚才插入的卡片记录绑定上用户；
+  - 如果查询到数据，则视卡的状态进入挂失移资功能或提示用户已经绑定了卡，不可再开卡，并退出开卡功能。
+
+流程图见 *2.2.3* 节。
+
+### 2.2.2 重开卡
+
+**内容**
+
+本功能的使用条件是：卡号处于挂失状态。
+
+用户需要在有开卡（充值）权限的设备上操作。
+
+用户点击“查询”按钮扫描读卡器上的卡片，输入学/工号（尽管程序没有用到），然后点击“开卡”。如果用户没有点击”查询“按钮扫描，点击”开卡“按钮时会弹出提示框。
+
+如果卡号满足本功能条件，则在弹出的窗口中输入密码验证用户身份。信息无误后，卡会被重新置为”启用中“状态，此时卡内余额为挂失前的余额。
+
+**流程**
+
+当”开卡“按钮被点击，获取界面上选中的卡号和输入的学/工号。如果没有发现选中的卡号（用户没有点击”查询“按钮），则弹出提示框。
+
+在数据库中查询卡号：
+
+- 如果已被挂失，查询数据库中绑定的用户学/工号和姓名。弹出输入窗口，显示绑定的用户姓名，询问用户是否输入密码并重新开卡：
+  - 如果用户选择取消则退出；
+  - 如果用户输入密码并点击确定，则验证用户：
+    - 验证成功则修改数据库，重新启用该卡；
+    - 验证失败则弹出提示框并退出。
+- 如果是其他状态，则对应进入挂失卡移资或新用户开卡功能。
+
+流程图见 *2.2.3* 节。
+
+### 2.2.3 挂失卡移资
+
+**内容**
+
+本功能的使用条件是：卡号处于未启用状态，且用户学/工号绑定的卡处于挂失状态。
+
+用户需要在有开卡（充值）权限的设备上操作。
+
+用户点击“查询”按钮扫描读卡器上的卡片，输入学/工号，然后点击“开卡”。如果用户没有点击”查询“按钮扫描，点击”开卡“按钮时会弹出提示框。
+
+如果卡号满足本功能条件，则在弹出的窗口中输入密码验证用户身份。信息无误后，用户挂失的旧卡的记录将会被移植给新卡，此时新卡处于”启用中“状态，卡内余额为旧卡挂失前的余额。旧卡记录会被删除。
+
+**流程**
+
+当”开卡“按钮被点击，获取界面上选中的卡号和输入的学/工号。如果没有发现选中的卡号（用户没有点击”查询“按钮），则弹出提示框。
+
+在数据库中查询卡号：
+
+- 如果查询不到卡片，则在数据库中插入该卡片信息，设置为未启用状态并继续；
+- 如果查询到卡片处于未启用状态，继续；
+- 否则提示用户卡片已被启用并退出开卡功能，或进入挂失重开功能。
+
+在数据库中查询学/工号：
+
+- 如果查询不到用户信息（未注册），则进入新用户开卡功能；
+
+- 如果查询到用户，则继续在卡表中查询用户：
+  - 如果查询到用户，且用户绑定的卡处于挂失状态，则弹出输入框询问用户是否输入密码并重开新卡并移资。用户取消或验证失败则提示或退出；验证成功则修改数据库，将旧卡信息移植到新卡，删除旧卡信息。
+  - 如果查询不到用户则进入新用户开卡功能；如果查询到用户但用户绑定的卡处于启用状态则弹出提示框，退出。
+
+整个开卡功能的流程图如下：
+
+<img src="image/newCard.svg" alt="newCard" style="zoom:50%;" />
+
+其中绿色部分对应新用户开卡功能，橙色部分对应重开卡部分，蓝色部分对应挂失卡移资部分。
+
+## 2.3 充值功能
+
+### 2.3.1 远程充值
+
+**内容**
+
+本功能用于远程为卡余额充值。
+
+> **卡余额**为小数点后两位精度的小数。金额不得超过 9999.99 元，不得低于 0.00 元。
+
+本功能使用学/工号为卡充值，无需使用实体卡。
+
+用户需要在有充值权限的设备上操作。首先输入金额（限制大于 0.00 元且小于 9999.99 元），然后输入学/工号。如果学/工号对应的卡处于”已启用“状态，且充值金额加上原金额不超过余额限制 9999.99 元，则充值成功。否则弹窗提示。
+
+**流程**
+
+首先检查设备是否具有充值权限。如果没有，弹出提示窗口。
+
+获取金额和学/工号，检查金额是否超出限制，若超出限制弹出提示窗口并退出。
+
+在数据库中查询与该学/工号绑定的卡。如果未查询到记录或卡的状态不是”启用中“，弹出提示窗口并退出。
+
+检查查询到卡的余额与金额之和是否超过余额限制，若超出限制弹出提示窗口并退出。
+
+生成交易号，将交易记录插入数据库，将交易号写入卡中。
+
+> **交易号**为 30 位十六进制数：
+>
+> - 第 0 - 3 位：随机数；
+> - 第 4 位：0 或 1，1 表示该交易类型为充值，0 表示该交易类型为消费；
+> - 第 5 - 15 位：学/工号，将学/工号（十进制）的每一位数字依次填入（不转换为十六进制）；
+> - 第 16 - 29 位：时间，从高到低分别是 yyyyMMddhhmmss ；
+
+<img src="image/deposit-useId.svg" alt="deposit-useId" style="zoom:50%;" />
+
+### 2.3.2 线下充值
+
+**内容**
+
+本功能用于使用卡片进行余额充值。
+
+用户需要在有充值权限的设备上操作。首先输入金额（限制大于 0.00 元且小于 9999.99 元），然后点击”查询“扫描卡号并选择充值卡号。如果卡处于”已启用“状态，且充值金额加上原金额不超过余额限制 9999.99 元，则充值成功。否则弹窗提示。
+
+**流程**
+
+首先检查设备是否具有充值权限。如果没有，弹出提示窗口。
+
+获取金额和卡号，检查金额是否超出限制，若超出限制弹出提示窗口并退出。
+
+在数据库中查询卡号。如果未查询到记录或卡的状态不是”启用中“，弹出提示窗口并退出。
+
+检查查询到卡的余额与金额之和是否超过余额限制，若超出限制弹出提示窗口并退出。
+
+生成交易号，将交易记录插入数据库，将交易号写入卡中。
+
+<img src="image/deposit-useCard.svg" alt="deposit-useCard" style="zoom:50%;" />
+
+## 2.4 消费功能
+
+**内容**
+
+本功能用于使用卡片进行消费。
+
+首先输入金额（限制不超过 300.00 元），然后点击”查询“扫描卡号并选择消费卡号。
+
+- 如果卡处于”已启用“状态：
+  - 消费金额不超过不超过余额：
+    - 消费金额不超过 50.00 元，则消费成功；
+    - 消费金额超过 50.00 元且小于 300.00 元，需要验证用户身份。验证通过后消费成功；
+    - 消费金额超过限制 300.00 元，消费失败；
+  - 消费金额超出余额，消费失败；
+- 卡片处于异常状态，消费失败。
+
+**流程**
+
+获取金额和卡号，在数据库中查询卡号。如果未查询到记录或卡的状态不是”启用中“，弹出提示窗口并退出。
+
+检查金额是否超出余额、超出单次消费限制 300.00 元，若超出限制弹出提示窗口并退出。
+
+检查金额是否超出 50.00 元，如果超出需要弹出输入窗口获取密码验证用户身份。
+
+生成交易号，将交易记录插入数据库，将交易号写入卡中。
+
+<img src="image/consume.svg" alt="consume" style="zoom:50%;" />
+
+## 2.5 查询功能
+
+### 2.5.1 查询卡内记录
+
+**内容**
+
+本功能用于查询卡内交易记录。
+
+用户首先点击”读卡“并选择卡号，然后点击”查询卡内记录“按钮。
+
+如果卡片处于未启用状态，则会弹出提示窗口。
+
+如果卡片处于已启用或已被挂失状态，则余额框内显示余额，卡状态框内会显示卡状态，表格组件内显示卡内存储的交易编号（最多 6 条）对应的交易记录。
+
+**流程**
+
+程序获取卡号，查询数据库查看卡片状态。如果卡片未启用，弹出提示窗口并退出；
+
+如果卡片已启用或已被挂失，在组件中显示余额、卡状态。
+
+调用读卡器 API 读取卡内的交易编号，对每一条交易编号，查询数据库中的交易记录，并显示在表格组件中。
+
+<img src="image/query-inCard.svg" alt="query-inCard" style="zoom:50%;" />
+
+### 2.5.2 查询所有记录
+
+**内容**
+
+本功能用于查询用户所有交易记录。
+
+用户可以通过两种方式触发此功能：
+
+- 点击”读卡“并选择卡号，然后点击”查询所有记录“按钮；
+- 输入学/工号，然后点击”查询学/工号记录“按钮；
+
+如果卡片处于未启用状态，则会弹出提示窗口。
+
+如果卡片处于已启用或已被挂失状态，则余额框内显示余额，卡状态框内会显示卡状态，表格组件内显示该用户的所有交易记录。
+
+**流程**
+
+程序获取卡号或用户学/工号（通过学/工号查到卡号），查询数据库查看卡片状态。如果卡片未启用，弹出提示窗口并退出；
+
+如果卡片已启用或已被挂失，在组件中显示余额、卡状态。
+
+查询该用户在数据库内的所有交易记录，并显示在表格组件中。
+
+<img src="image/query-all.svg" alt="query-all" style="zoom:50%;" />
+
+## 2.6 挂失功能
+
+**内容**
+
+本功能用于挂失用户的卡。
+
+用户输入学/工号，然后点击”挂失“按钮；
+
+如果学/工号未绑定卡或绑定的卡已经被挂失，则会弹出提示窗口并退出。
+
+将该用户的卡设置为已被挂失状态。
+
+**流程**
+
+程序获取用户学/工号，查询数据库查看卡片状态。
+
+如果学/工号未绑定卡或绑定的卡已经被挂失，弹出提示窗口并退出。
+
+修改数据库，将学/工号绑定的卡设置为挂失状态。
+
+<img src="image/reportLoss.svg" alt="reportLoss" style="zoom:50%;" />
+
+## 2.7 退出功能
+
+**内容**
+
+本功能用于退出软件。
+
+**流程**
+
+程序关闭读卡器连接和数据库连接，最后关闭图形化界面后退出。
+
+<img src="image/quitApp.svg" alt="quitApp" style="zoom:50%;" />
+
+
+
+# 3 数据设计
+
+## 3.1 磁盘文件设计
+
+本系统使用数据库保存数据。
+
+本系统涉及的实体有：
+
+- 用户：以学/工号作为唯一标识符，具有属性姓名和学号；
+- 卡：以卡号为唯一标识符，具有属性状态（未启用、已启用、已被挂失）和余额；
+- 交易记录：以交易记录号为唯一标识符，具有属性交易时间、交易类型（充值、消费）、交易金额（充值为正数，消费为负数）、原金额、交易后余额；
+- 设备：以设备编号作为唯一标识符，具有属性名称和充值权限。
+
+实体-关系图如下：
+
+<img src="image/ER.svg" alt="ER" style="zoom:50%;" />
+
+因此在数据库中建立表：
+
+- 用户（<u>学/工号</u>，姓名，密码）
+  - 姓名、密码不能为空
+- 卡片（<u>卡号</u>，状态，余额，用户的学/工号）
+  - 卡状态、余额不能为空
+  - 余额不能小于 0 ；状态必须为 -1 或 0 或 1 （分别表示已被挂失、未启用和启用中）
+  - 用户的学/工号为外键，引用用户表的学/工号字段
+- 交易记录（<u>交易记录号</u>，卡号，交易时间、交易类型、交易金额、原金额、交易后余额、设备编号）
+  - 所有属性都不能为空
+  - 卡号为外键，引用卡片表的卡号字段；设备编号为外键，引用设备表的编号字段
+  - 交易金额不可小于 -300.00 ；原金额加上交易金额必须等于交易后金额；原金额和交易后金额都必须大于等于0 ；交易类型必须为 0 或 1 （分别表示消费和充值）
+- 设备（<u>设备编号</u>，名称，充值权限）
+  - 所有属性不能为空
+  - 名称必须互不相同
+  - 充值权限必须为 0 或 1 （分别表示仅可消费、可充值）
+
+数据库初始化脚本见 [initDb.sql](../database/initDb.sql) 。
+
+本软件使用数据库固定使用 `cardManageSystem` 数据库和 `cardManageSystem` 用户。
+
+## 3.2 程序内数据设计
+
+### 3.2.1 全局变量定义及使用方法
+
+由于本软件是基于 QT 的一个 MainWindow 组件类对象搭建，各个子界面都是 MainWindow 的子组件，因此所有的全局变量都被设置为 MainWindow 对象的属性，包括：
+
+- reader：自定义 Reader 类（定义在 [readerAPI.h](../readerAPI.h) 中）对象：
+  - 变量： COM 口号和卡内最大的记录条数限制
+  - 方法：
+    - `void setComNumber(int comNumber)` 设置 COM 口号
+    - `int getComNumber()` 获取当前COM口号
+    - `bool is_connected()` 判断读卡器是否已连接
+    - `bool connect()` 连接读卡器
+    - `void disconnect()` 关闭连接
+    - `QStringList inventory(int maxViccNum)` 获取读卡器中卡片的UID列表
+    - `bool insertRecord(QString record, QString cardId)` 插入一条交易记录
+    - `QStringList readAllRecords(QString cardId, bool &ok)` 获取全部记录
+    - `bool initCard(QString cardId)`卡初始化
+- db：自定义 Database 类（定义在 [databaseAPI.h](../databaseAPI.h) 中）指针：
+  - 变量：QT 的数据库对象、连接状态、固定的数据库名字符串和用户名字符串
+  - 方法：
+    - `Database(QSqlDatabase database)` 使用QSqlDatabase类初始化对象
+    - `Database(QSqlDatabase database, QString hostName, int port, QString password)` 使用QSqlDatabase类、IP、端口、密码初始化对象
+    - `void setHostName(QString hostName)` 设置hostName属性
+    - `void setPort(int port)` 设置port属性
+    - `void setPassword(QString password)` 设置password属性
+    - `QSqlDatabase getDatabase()` 获取数据库对象属性
+    - `int getPort()` 获取port属性
+    - `QString getHostName()` 获取hostName属性
+    - `bool is_connected()` 数据库是否已经连接
+    - `bool open()` 连接数据库
+- device：自定义 Device 类（定义在 [deviceAPI.h](../deviceAPI.h) 中）对象：
+  - 变量：设备名认证状态、设备充值权限、设备名称和设备编号
+  - 方法：
+    - `void setDevice(QString name, Database *db)` 设置并认证设备
+    - `QString getName()` 获取设备名
+    - `QString getNameAndDepositAllowed()` 获取设备名及其充值权限
+    - `int getId()` 获取设备ID
+    - `bool is_verified()` 设备是否已经认证
+    - `bool is_depositAllowed()` 设备是否可充值
+- 其他所有子组件的指针，通过 `ui->{组件名}` 的方法调用
+
+### 3.2.2 交易记录定义
+
+本系统中，交易记录主要存储在数据库中。交易记录作为变量出现在软件中的场景，是查询数据库得到某个用户的交易记录，显示在表格组件中。因此交易记录被定义为 QStringList 类对象（即 QString 类列表）。
+
+使用 QSqlQuery 类方法查询到交易记录后，交易记录使用 QSqlQuery 类对象 query 的方法 value() 获取各个字段的值。获取后，将其转换为 QStringList 类对象，即可调用表格组件方法显示。该功能在 [queryPage.cpp](../queryPage.cpp) 的 MainWindow::transactionRecord2QStringList() 方法中实现。
+
+
+
+## 3.3 卡片内存储空间设计
+
+卡片内存储 3 类数据：
+
+|            内容            |                      长度                      |                  位置                  |
+| :------------------------: | :--------------------------------------------: | :------------------------------------: |
+| 卡内目前存储的交易记录数量 |                     4 bits                     |       block0 的 byte0 的 bit0-3        |
+|   最近一条交易记录的下标   |                     4 bits                     |       block0 的 byte0 的 bit4-7        |
+|          交易记录          | 每条记录 4 blocks，最多存 6 条记录占 24 blocks | block1-24，每连续 4 个block 为一条记录 |
+
+每条交易记录只存储交易记录号（见 *2.3.1* 节）。
+
+初始时，卡内目前存储的交易记录数量为 0 ，最近一条交易记录的下标为 5 。
+
+写入记录时，程序首先读取最近一条交易记录的下标，然后将其加 1 模 6，在新下标的 blocks 中写入交易记录号，即循环写入，超过 6 条交易记录时，最新的交易记录会覆盖最早的交易记录。例如，最近一条交易记录的下标为 5 ，那么写入新记录时，将会到下标 (5 + 1) % 6 = 0 中写入，实际写入的 blocks 为 1 + 4 * 0 = 1 到 1 + 4 * (0 + 1) - 1 = 4 。
+
+读取记录时，同样读取最近一条交易记录的下标，然后读取卡内目前存储的交易记录数量。接着循环读取，将按照读出的交易记录数量来读取交易记录。例如，最近一条交易记录的下标为 5 ，卡内目前存储的交易记录数量为 6 ，那么读取所有记录时，将会到最早的下标 (5 - 6 + 1) % 6 = 0 中开始读取，依次读取 blocks 为 1-4，5-8，9-12，13-16，17-20，21-24 。
+
+
+
+# 4 软件功能概要
+
+本系统的功能包括：
+
+- 设置：连接和读写数据库、HF15693硬件；
+- 开卡：创建新用户、挂失重开卡、挂失移资新卡；
+- 挂失卡；
+- 充值：远程充值、线下充值；
+- 消费；
+- 查询：查询卡内记录及数据库内记录。
+
+
+
+# 5 收获与建议
+
+**收获**
+
+- 在项目开发过程中，我将课堂上学到的物联网理论知识应用到实际项目中，深刻理解了RFID技术、数据库交互和Qt开发框架的原理和应用。
+- 项目开发中遇到了诸多问题，如数据库连接、数据读写和硬件通信等。通过查阅资料、调试代码，我逐步解决了这些问题，提升了自己的问题解决能力。
+- 通过项目，我熟练掌握了Qt框架的使用，增强了C++编程能力。同时，对数据库设计和SQL查询也有了更深入的理解和实践。
+- 在项目开发过程中，我学会了如何有效地管理项目进度，包括任务分解、时间安排和进度跟踪等。这些经验将对我未来的项目开发和管理大有裨益。
+- 我学会了遵循代码规范，编写清晰、易维护的代码。同时，我也注重项目文档的编写，为项目后续的维护和迭代提供了有力支持。
+
+**建议**
+
+- 一开始我学习了 MFC 开发，但了解 MFC 后，我发现这个开发框架已经过时，存在许多缺点，不满足现代软件开发的需求，因此我选择了使用 Qt 开发。建议以后该课程可以更新学习的开发工具，比如教学使用 Qt 、Electron 等最新开发框架技术。

doc/source/.$ER.drawio.bkp

@@ -1,31 +0,0 @@
-<mxfile host="Electron" modified="2024-07-28T12:00:05.441Z" agent="Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) draw.io/24.6.1 Chrome/124.0.6367.207 Electron/30.0.6 Safari/537.36" etag="zDIfvHg48gbbwDQY4H_P" version="24.6.1" type="device">
-  <diagram name="第 1 页" id="8yjcYh25Fj_Vruqp0e9_">
-    <mxGraphModel dx="1434" dy="836" grid="1" gridSize="10" guides="1" tooltips="1" connect="1" arrows="1" fold="1" page="0" pageScale="1" pageWidth="827" pageHeight="1169" math="0" shadow="0">
-      <root>
-        <mxCell id="0" />
-        <mxCell id="1" parent="0" />
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-1" value="卡" style="rounded=1;whiteSpace=wrap;html=1;" vertex="1" parent="1">
-          <mxGeometry x="400" y="200" width="120" height="40" as="geometry" />
-        </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-2" value="用户" style="rounded=1;whiteSpace=wrap;html=1;" vertex="1" parent="1">
-          <mxGeometry x="80" y="200" width="120" height="40" as="geometry" />
-        </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-3" value="记录" style="rounded=1;whiteSpace=wrap;html=1;" vertex="1" parent="1">
-          <mxGeometry x="400" y="440" width="120" height="40" as="geometry" />
-        </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-4" value="学号" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
-          <mxGeometry x="80" y="120" width="120" height="40" as="geometry" />
-        </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-5" value="余额" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
-          <mxGeometry x="560" y="200" width="120" height="40" as="geometry" />
-        </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-6" value="卡号" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
-          <mxGeometry x="400" y="120" width="120" height="40" as="geometry" />
-        </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-7" value="状态" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
-          <mxGeometry x="560" y="120" width="120" height="40" as="geometry" />
-        </mxCell>
-      </root>
-    </mxGraphModel>
-  </diagram>
-</mxfile>

doc/source/ER.drawio

@@ -1,147 +1,153 @@
-<mxfile host="Electron" modified="2024-07-28T12:31:43.332Z" agent="Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) draw.io/24.6.1 Chrome/124.0.6367.207 Electron/30.0.6 Safari/537.36" etag="HsDZe_ryQ9wAG3Kks_rW" version="24.6.1" type="device">
+<mxfile host="Electron" modified="2024-08-02T10:23:27.443Z" agent="Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36 (KHTML, like Gecko) draw.io/24.6.1 Chrome/124.0.6367.207 Electron/30.0.6 Safari/537.36" etag="4ZaHNfXZlLg3Tqm3FgSD" version="24.6.1" type="device">
   <diagram name="第 1 页" id="8yjcYh25Fj_Vruqp0e9_">
-    <mxGraphModel dx="1834" dy="836" grid="1" gridSize="10" guides="1" tooltips="1" connect="1" arrows="1" fold="1" page="0" pageScale="1" pageWidth="827" pageHeight="1169" math="0" shadow="0">
+    <mxGraphModel dx="1629" dy="899" grid="1" gridSize="10" guides="1" tooltips="1" connect="1" arrows="1" fold="1" page="0" pageScale="1" pageWidth="827" pageHeight="1169" math="0" shadow="0">
       <root>
         <mxCell id="0" />
         <mxCell id="1" parent="0" />
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-11" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-1" target="ikCD32b5rJxaaIhKNZvf-5">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-11" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-1" target="ikCD32b5rJxaaIhKNZvf-5" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-18" value="1" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-1" target="ikCD32b5rJxaaIhKNZvf-16">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-18" value="1" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-1" target="ikCD32b5rJxaaIhKNZvf-16" edge="1">
           <mxGeometry y="10" relative="1" as="geometry">
             <mxPoint as="offset" />
           </mxGeometry>
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-1" value="卡" style="rounded=1;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-1" value="卡" style="rounded=1;whiteSpace=wrap;html=1;fillColor=#d5e8d4;strokeColor=#82b366;" parent="1" vertex="1">
           <mxGeometry x="400" y="200" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-8" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=0;exitDx=0;exitDy=0;entryX=0.5;entryY=1;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-2" target="ikCD32b5rJxaaIhKNZvf-4">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-8" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=0;exitDx=0;exitDy=0;entryX=0.5;entryY=1;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-2" target="ikCD32b5rJxaaIhKNZvf-4" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-14" value="1" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-2" target="ikCD32b5rJxaaIhKNZvf-13">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-14" value="1" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-2" target="ikCD32b5rJxaaIhKNZvf-13" edge="1">
           <mxGeometry y="10" relative="1" as="geometry">
             <mxPoint as="offset" />
           </mxGeometry>
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-2" value="用户" style="rounded=1;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="rXf3g1vUlJZsvpexLucj-2" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0;exitDx=0;exitDy=0;entryX=0;entryY=1;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-2" target="rXf3g1vUlJZsvpexLucj-1">
+          <mxGeometry relative="1" as="geometry" />
+        </mxCell>
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-2" value="用户" style="rounded=1;whiteSpace=wrap;html=1;fillColor=#d5e8d4;strokeColor=#82b366;" parent="1" vertex="1">
           <mxGeometry x="80" y="200" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-25" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0;exitY=1;exitDx=0;exitDy=0;endArrow=none;endFill=0;entryX=1;entryY=0;entryDx=0;entryDy=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-21">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-25" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0;exitY=1;exitDx=0;exitDy=0;endArrow=none;endFill=0;entryX=1;entryY=0;entryDx=0;entryDy=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-21" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-27" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-22">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-27" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-22" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-28" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-24">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-28" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-24" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-30" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=1;exitDx=0;exitDy=0;entryX=0;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-29">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-30" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=1;exitDx=0;exitDy=0;entryX=0;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-29" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-32" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0;exitDx=0;exitDy=0;entryX=0;entryY=1;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-31">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-32" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0;exitDx=0;exitDy=0;entryX=0;entryY=1;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-3" target="ikCD32b5rJxaaIhKNZvf-31" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-3" value="记录" style="rounded=1;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-3" value="记录" style="rounded=1;whiteSpace=wrap;html=1;fillColor=#d5e8d4;strokeColor=#82b366;" parent="1" vertex="1">
           <mxGeometry x="400" y="360" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-4" value="&lt;u&gt;学号&lt;/u&gt;" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-4" value="&lt;u&gt;学/工号&lt;/u&gt;" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="80" y="120" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-5" value="余额" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-5" value="余额" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="560" y="200" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-9" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-6" target="ikCD32b5rJxaaIhKNZvf-1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-9" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-6" target="ikCD32b5rJxaaIhKNZvf-1" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-6" value="&lt;u&gt;卡号&lt;/u&gt;" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-6" value="&lt;u&gt;卡号&lt;/u&gt;" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="400" y="120" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-10" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0;exitY=1;exitDx=0;exitDy=0;entryX=1;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-7" target="ikCD32b5rJxaaIhKNZvf-1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-10" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0;exitY=1;exitDx=0;exitDy=0;entryX=1;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-7" target="ikCD32b5rJxaaIhKNZvf-1" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-7" value="状态" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-7" value="状态" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="560" y="120" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-15" value="1" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-13" target="ikCD32b5rJxaaIhKNZvf-1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-15" value="1" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-13" target="ikCD32b5rJxaaIhKNZvf-1" edge="1">
           <mxGeometry y="10" relative="1" as="geometry">
             <mxPoint as="offset" />
           </mxGeometry>
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-13" value="绑定" style="rhombus;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-13" value="绑定" style="rhombus;whiteSpace=wrap;html=1;fillColor=#dae8fc;strokeColor=#6c8ebf;" parent="1" vertex="1">
           <mxGeometry x="240" y="200" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-17" value="n" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-16" target="ikCD32b5rJxaaIhKNZvf-3">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-17" value="n" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-16" target="ikCD32b5rJxaaIhKNZvf-3" edge="1">
           <mxGeometry y="10" relative="1" as="geometry">
             <mxPoint as="offset" />
           </mxGeometry>
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-16" value="存储" style="rhombus;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-16" value="存储" style="rhombus;whiteSpace=wrap;html=1;fillColor=#dae8fc;strokeColor=#6c8ebf;" parent="1" vertex="1">
           <mxGeometry x="400" y="280" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-20" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=1;exitDx=0;exitDy=0;entryX=0;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-19" target="ikCD32b5rJxaaIhKNZvf-3">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-20" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=1;exitDx=0;exitDy=0;entryX=0;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-19" target="ikCD32b5rJxaaIhKNZvf-3" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-19" value="&lt;u&gt;编号&lt;/u&gt;" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-19" value="&lt;u&gt;编号&lt;/u&gt;" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="240" y="280" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-21" value="金额" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-21" value="金额" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="240" y="440" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-22" value="原金额" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-22" value="原金额" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="400" y="440" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-24" value="类型" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-24" value="类型" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="560" y="360" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-29" value="余额" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-29" value="余额" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="560" y="440" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-31" value="时间" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-31" value="时间" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="560" y="280" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-46" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-35" target="ikCD32b5rJxaaIhKNZvf-44">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-46" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-35" target="ikCD32b5rJxaaIhKNZvf-44" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-35" value="设备名" style="rounded=1;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-35" value="设备名" style="rounded=1;whiteSpace=wrap;html=1;fillColor=#d5e8d4;strokeColor=#82b366;" parent="1" vertex="1">
           <mxGeometry x="80" y="360" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-37" value="n" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-36" target="ikCD32b5rJxaaIhKNZvf-3">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-37" value="n" style="edgeStyle=orthogonalEdgeStyle;rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-36" target="ikCD32b5rJxaaIhKNZvf-3" edge="1">
           <mxGeometry y="10" relative="1" as="geometry">
             <mxPoint as="offset" />
           </mxGeometry>
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-38" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0;exitY=0.5;exitDx=0;exitDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-36" target="ikCD32b5rJxaaIhKNZvf-35">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-38" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0;exitY=0.5;exitDx=0;exitDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-36" target="ikCD32b5rJxaaIhKNZvf-35" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-40" value="1" style="edgeLabel;html=1;align=center;verticalAlign=middle;resizable=0;points=[];" vertex="1" connectable="0" parent="ikCD32b5rJxaaIhKNZvf-38">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-40" value="1" style="edgeLabel;html=1;align=center;verticalAlign=middle;resizable=0;points=[];" parent="ikCD32b5rJxaaIhKNZvf-38" vertex="1" connectable="0">
           <mxGeometry x="0.05" y="1" relative="1" as="geometry">
             <mxPoint y="-11" as="offset" />
           </mxGeometry>
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-36" value="产生" style="rhombus;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-36" value="产生" style="rhombus;whiteSpace=wrap;html=1;fillColor=#dae8fc;strokeColor=#6c8ebf;" parent="1" vertex="1">
           <mxGeometry x="240" y="360" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-42" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-41" target="ikCD32b5rJxaaIhKNZvf-35">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-42" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=0.5;exitY=1;exitDx=0;exitDy=0;entryX=0.5;entryY=0;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-41" target="ikCD32b5rJxaaIhKNZvf-35" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-41" value="&lt;u&gt;编号&lt;/u&gt;" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-41" value="&lt;u&gt;编号&lt;/u&gt;" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="80" y="280" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-45" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-43" target="ikCD32b5rJxaaIhKNZvf-35">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-45" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-43" target="ikCD32b5rJxaaIhKNZvf-35" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-43" value="充值权限" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-43" value="充值权限" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="-80" y="360" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-44" value="名称" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-44" value="名称" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="80" y="440" width="120" height="40" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-48" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" edge="1" parent="1" source="ikCD32b5rJxaaIhKNZvf-47" target="ikCD32b5rJxaaIhKNZvf-2">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-48" style="rounded=0;orthogonalLoop=1;jettySize=auto;html=1;exitX=1;exitY=0.5;exitDx=0;exitDy=0;entryX=0;entryY=0.5;entryDx=0;entryDy=0;endArrow=none;endFill=0;" parent="1" source="ikCD32b5rJxaaIhKNZvf-47" target="ikCD32b5rJxaaIhKNZvf-2" edge="1">
           <mxGeometry relative="1" as="geometry" />
         </mxCell>
-        <mxCell id="ikCD32b5rJxaaIhKNZvf-47" value="姓名" style="ellipse;whiteSpace=wrap;html=1;" vertex="1" parent="1">
+        <mxCell id="ikCD32b5rJxaaIhKNZvf-47" value="姓名" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" parent="1" vertex="1">
           <mxGeometry x="-80" y="200" width="120" height="40" as="geometry" />
         </mxCell>
+        <mxCell id="rXf3g1vUlJZsvpexLucj-1" value="密码" style="ellipse;whiteSpace=wrap;html=1;fillColor=#ffe6cc;strokeColor=#d79b00;" vertex="1" parent="1">
+          <mxGeometry x="240" y="120" width="120" height="40" as="geometry" />
+        </mxCell>
       </root>
     </mxGraphModel>
   </diagram>

mainwindow.cpp

@@ -83,7 +83,6 @@ MainWindow::MainWindow(QWidget *parent)
     ui->queryResultTable->setColumnWidth(5, 240);


-
     // 设置启动页面
     ui->stackedWidget->setCurrentWidget(ui->settingPage);
 }
@@ -93,4 +92,3 @@ MainWindow::~MainWindow()
 {
     delete ui;
 }
-

mainwindow.h

@@ -71,6 +71,7 @@ private slots:
     void on_queryInventoryButton_clicked();
     void on_userRecordQueryButton_clicked();
     void on_userIdRecordQueryButton_clicked();
+    void on_cardRecordQueryButton_clicked();

 private:
     Ui::MainWindow *ui;
@@ -79,8 +80,6 @@ private:
     Device device;

     QStatusBar *statusBar;
-    QStackedWidget *stackedWidget;
-
     QCheckBox *readerConnectStatusCheckBox;
     QLabel *comNumberLabel;
     QCheckBox *databaseConnectStatusCheckBox;

newCardPage.cpp

@@ -137,7 +137,12 @@ void MainWindow::on_newCardButton_clicked()
                           "where id = :userId");
             query.bindValue(":userId", cardUserId);
             bool success = query.exec();
-            if (!success || !query.next())
+            if (!success)
+            {
+                QMessageBox::warning(this, "提示", QString("数据库异常。\n重开卡失败，请重试。"));
+                return;
+            }
+            if (!query.next())
             {
                 QMessageBox::warning(this, "提示", QString("数据库异常。\n重开卡失败，请重试。"));
                 return;
@@ -247,7 +252,7 @@ void MainWindow::on_newCardButton_clicked()
             }
             else if (userCardStatus == -1)  // 用户有挂失卡，需要移资
             {
-                /// @todo 弹出验证用户界面，要求用户输入密码；在数据库中将挂失卡的信息和消费记录移到新卡
+                // 弹出验证用户界面，要求用户输入密码；在数据库中将挂失卡的信息和消费记录移到新卡
                 QString info, prompt = QString("如需将挂失卡移资到本卡，请输入密码。");
                 bool success = verifyUser(userId, prompt, info);
                 if (!success)
@@ -333,8 +338,6 @@ bool MainWindow::bindUserWithCard(int userId, QString cardId, QString &info)
         return false;
     }

-    /// @todo 写卡
-
     return true;
 }

@@ -518,10 +521,15 @@ bool MainWindow::transferCard(int userId, QString newCardId, QString oldCardId,
     // 查询旧卡余额
     query.finish();
     query.prepare("select balance from card "
-                  "where userId = :userId;");
-    query.bindValue(":userId", oldCardId);
+                  "where id = :cardId;");
+    query.bindValue(":cardId", oldCardId);
     isExecuted = query.exec();
-    if (!isExecuted || query.next())
+    if (!isExecuted)
+    {
+        info = QString("数据库异常。");
+        return false;
+    }
+    if (!query.next())
     {
         info = QString("数据库异常。");
         return false;
@@ -570,8 +578,6 @@ bool MainWindow::transferCard(int userId, QString newCardId, QString oldCardId,
         return false;
     }

-    /// @todo 将数据库上的记录写到新卡上
-
     return true;
 }

@@ -606,7 +612,5 @@ bool MainWindow::reopenCard(QString cardId, QString &info)
         return false;
     }

-    /// @todo 看看是否有写卡需求
-
     return true;
 }

queryPage.cpp

@@ -114,6 +114,11 @@ void MainWindow::on_userRecordQueryButton_clicked()
         {
             ui->queryCardStatusLabel->setText(QString("已被挂失"));
         }
+        if (cardStatus == 1)
+        {
+            ui->queryCardStatusLabel->setText(QString("启用中"));
+        }
+
         userId = query.value("userId").toInt();
         balance = query.value("balance").toDouble();
         ui->queryBalanceShowEdit->setText(QString::number(balance, 'f', 2));
@@ -283,6 +288,138 @@ void MainWindow::on_userIdRecordQueryButton_clicked()
 }


+/**
+ * @brief   查询卡内记录
+ * @param   void
+ * @return  void
+ * @author  柯劲帆
+ * @date    2024-07-31
+ */
+void MainWindow::on_cardRecordQueryButton_clicked()
+{
+    if (!databaseReady())
+    {
+        QMessageBox::warning(this, QString("提示"), QString("数据库未连接，请设置。"));
+        if (ui->stackedWidget->currentWidget() != ui->settingPage)
+        {
+            ui->stackedWidget->setCurrentWidget(ui->settingPage);
+        }
+        return;
+    }
+
+    if (ui->queryCardIdBox->currentIndex() == -1)
+    {
+        QMessageBox::warning(this, "提示", "请放置卡片并点击查询按钮。");
+        return;
+    }
+    QString cardId = ui->queryCardIdBox->currentText();
+    int cardStatus;
+    double balance;
+
+    // 检查和获取绑定用户
+    QSqlQuery query(db->getDatabase());
+    query.prepare(QString("select userId, `status`, balance from card "
+                          "where id = :cardId;"));
+    query.bindValue(":cardId", cardId);
+    bool success = false;
+    success = query.exec();
+    if (!success)
+    {
+        QMessageBox::warning(this, QString("提示"), QString("数据库异常。查询失败。"));
+        queryPageInitContent();
+        return;
+    }
+    if (query.next())  // 卡已被注册，获取用户ID
+    {
+        cardStatus = query.value("status").toInt();
+        if (cardStatus == 0)
+        {
+            QMessageBox::warning(this, QString("提示"), QString("此卡未被启用。"));
+            queryPageInitContent();
+            return;
+        }
+        if (cardStatus == -1)
+        {
+            ui->queryCardStatusLabel->setText(QString("已被挂失"));
+        }
+        if (cardStatus == 1)
+        {
+            ui->queryCardStatusLabel->setText(QString("启用中"));
+        }
+        balance = query.value("balance").toDouble();
+        ui->queryBalanceShowEdit->setText(QString::number(balance, 'f', 2));
+    }
+    else    // 卡没有注册
+    {
+        query.finish();
+        query.prepare(QString("insert into card "
+                              "values (:cardId, 0, 0.0, null);"));
+        query.bindValue(":cardId", cardId);
+        success = query.exec();
+        if (!success)
+        {
+            QMessageBox::warning(this, QString("提示"), QString("数据库异常。查询失败。"));
+            queryPageInitContent();
+            return;
+        }
+
+        QMessageBox::warning(this, QString("提示"), QString("此卡未被启用。"));
+        queryPageInitContent();
+        return;
+    }
+
+    QStringList cardRecordIdList = reader.readAllRecords(cardId, success);
+    if (!success)
+    {
+        QMessageBox::warning(this, QString("提示"), QString("读卡器异常。查询失败。"));
+        queryPageInitContent();
+        return;
+    }
+
+    query.finish();
+    query.prepare(QString("select time, type, value, balance, device, id from record_view "
+                          "where id = :recordId;"));
+
+    std::vector<QStringList> transactionRecordList;
+    for (int i = 0; i < cardRecordIdList.size(); i++)
+    {
+        QString recordId = cardRecordIdList[i];
+
+        query.bindValue(":recordId", recordId);
+        success = query.exec();
+        if (!success)
+        {
+            QMessageBox::warning(this, QString("提示"), QString("数据库异常。查询失败。"));
+            queryPageInitContent();
+            return;
+        }
+        if (!query.next()) {
+            // 原来的代码
+            // QMessageBox::warning(this, QString("提示"), QString("数据库异常。查询失败。"));
+            // queryPageInitContent();
+            // return;
+
+            // 这里本来应该报错退出，但是读卡器经常发疯，见Reader::readAllRecords(QString cardId, bool &ok)
+            // 所以发现有不在数据库中的记录号，直接跳过
+            continue;
+        }
+
+        QStringList transactionRecord = transactionRecord2QStringList
+        (
+            query.value("time").toDateTime(),
+            query.value("type").toInt(),
+            query.value("value").toDouble(),
+            query.value("balance").toDouble(),
+            query.value("device").toString(),
+            query.value("id").toString()
+        );
+        transactionRecordList.push_back(transactionRecord);
+    }
+
+    displayInTableWidget(transactionRecordList);
+}
+
+
 /**
  * @brief   将数据库查询返回的数据转化为QStringList
  * 该函数用于将数据库查询返回的交易记录数据转换为一个 `QStringList`，以便在界面上显示。
@@ -374,4 +511,3 @@ void MainWindow::displayInTableWidget(std::vector<QStringList> transactionRecord
         }
     }
 }
-

quitAppPage.cpp

@@ -18,7 +18,8 @@ void MainWindow::on_quitAppAction_triggered()

 /**
  * @brief   退出程序
- *  在退出页面点击“确认”按钮触发
+ * 在退出页面点击“确认”按钮触发
+ * 关闭读卡器连接，销毁数据库对象（内部关闭数据库连接）
  * @param   void
  * @return  void
  * @author  柯劲帆
@@ -26,5 +27,7 @@ void MainWindow::on_quitAppAction_triggered()
  */
 void MainWindow::on_confirmQuitButton_clicked()
 {
+    if (reader.is_connected()) reader.disconnect();
+    free(db);
     this->close();
 }

readerAPI.cpp

@@ -1,4 +1,5 @@
 #include "readerAPI.h"
+#include "qdebug.h"


 /**
@@ -29,7 +30,7 @@ bool Reader::is_connected()
  */
 bool Reader::connect()
 {
-    if (CVCDOurs::connectReaderByCOM(comNumber))
+    if (connectReaderByCOM(comNumber))
     {
         return true;
     }
@@ -41,6 +42,19 @@ bool Reader::connect()
 }


+/**
+ * @brief   关闭连接
+ * @param   void
+ * @return  void
+ * @author  柯劲帆
+ * @date    2024-07-31
+ */
+void Reader::disconnect()
+{
+    disconnectReaderByCOM();
+}
+
+
 /**
  * @brief   设置COM口号
  * @param   comNumber   要设置的COM口号
@@ -131,14 +145,13 @@ bool Reader::readRecordNumber(int &recordNum, int &recordIndex, QString cardId)
     uchar_t recordIndexHex[4] = {0};    // 一个block有4个byte，1个byte有两个hex，会返回8个hex存在4个uchar_t中

     uchar_t cardIdHex[8] = {0};
-    QByteArray ba = cardId.toLatin1();
-    StringToHex(ba.data(), cardIdHex);
+    StringToHex(cardId.toLatin1().data(), cardIdHex);

-    int hexNum = readBlocks(0, 1, recordIndexHex, nullptr, cardIdHex);
+    int hexNum = readSingleBlock(cardIdHex, 0, 0, recordIndexHex, nullptr);
     if (hexNum == 0) return false;

     recordNum = (int)(recordIndexHex[0] & 0x0F);
-    recordIndex = (int)(recordIndexHex[1] >> 4);
+    recordIndex = (int)(recordIndexHex[0] >> 4);

     return true;
 }
@@ -171,10 +184,9 @@ bool Reader::writeRecordNumber(int recordNum, int recordIndex, QString cardId)
     recordIndexStr[0] += (uchar_t)(recordNum);

     uchar_t cardIdHex[8] = {0};
-    QByteArray ba = cardId.toLatin1();
-    StringToHex(ba.data(), cardIdHex);
+    StringToHex(cardId.toLatin1().data(), cardIdHex);

-    int success = writeBlock(0, recordIndexStr, cardIdHex);
+    int success = writeSingleBlock(cardIdHex, 0, 4, recordIndexStr);
     return success == 1;
 }

@@ -207,14 +219,12 @@ bool Reader::insertRecord(QString record, QString cardId)
     int blockIndex = 1 + 4 * recordIndex;

     uchar_t cardIdHex[8] = {0};
-    QByteArray ba = cardId.toLatin1();
-    StringToHex(ba.data(), cardIdHex);
+    StringToHex(cardId.toLatin1().data(), cardIdHex);

     uchar_t recordHex[4 * 4] = {0};
-    ba = record.toLatin1();
-    StringToHex(ba.data(), recordHex);
+    StringToHex(record.toLatin1().data(), recordHex);

-    int writeLineNumber = writeBlocks(blockIndex, 4, recordHex, cardIdHex);
+    int writeLineNumber = writeMultipleBlocks(cardIdHex, blockIndex, 4, 4, recordHex);

     return writeLineNumber != 0;
 }
@@ -234,50 +244,57 @@ bool Reader::insertRecord(QString record, QString cardId)
  * @author  柯劲帆
  * @date    2024-07-31
  */
-QStringList Reader::getRecords(QString cardId, bool &ok)
+QStringList Reader::readAllRecords(QString cardId, bool &ok)
 {
     QStringList recordList;

-    int recordNum, recordStartIndex;
-    bool success = readRecordNumber(recordNum, recordStartIndex, cardId);
+    int recordNum, recordIndex;
+    bool success = readRecordNumber(recordNum, recordIndex, cardId);
     if (!success)
     {
         ok = false;
         return recordList;
     }
+    int recordStartIndex = ((recordIndex - recordNum + 1) % maxRecordNum + maxRecordNum) % maxRecordNum;

     uchar_t cardIdHex[8] = {0};
-    QByteArray ba = cardId.toLatin1();
-    StringToHex(ba.data(), cardIdHex);
+    StringToHex(cardId.toLatin1().data(), cardIdHex);

     for (int i = 0; i < recordNum; i++)
     {
-        QString recordStr = "";
-        int recordIndex = 1 + 4 * ((recordStartIndex + i) % maxRecordNum);
-        for (int j = 0; j < 4; j++)
+        StringToHex(cardId.toLatin1().data(), cardIdHex);   // readMultipleBlocks不知为何会改变cardIdHex的值，要重新赋值
+        int recordBlockIndex = 1 + 4 * ((recordStartIndex + i) % maxRecordNum);
+        uchar_t recordHex[4 * 4] = {0};
+        int hexNum = readMultipleBlocks(cardIdHex, 0, recordBlockIndex, 4, recordHex, nullptr);
+        if (hexNum == 0)
         {
-            uchar_t blockHex[4] = {0};    // 一个block有4个byte，1个byte有两个hex，会返回8个hex存在4个uchar_t中
-            int hexNum = readBlocks(recordIndex + j, 1, blockHex, nullptr, cardIdHex);
-            if (hexNum == 0)
-            {
-                ok = false;
-                return recordList;
-            }
+            // 原来的处理代码
+            // ok = false;
+            // return recordList;

-            char blockStr[9] = {0};
-            HexToString(blockHex, 4, blockStr);
-
-            recordStr += QString(blockStr);
+            // 这里经常出现hexNum == 0，循环终止的情况，原因是返回的reply为空值: “[]”
+            // 一旦出现[]，后面的值大概率会出错。
+            // 出现主要集中在第二遍循环时。
+            // 尝试解决方案：每一遍循环重新inventory重置一下环境（怀疑某些变量被改了）、每一遍循环睡眠2秒，都没有解决这个问题
+            // 因此在发生错误时，直接返回能够正确读取的记录ID。
+            break;
         }
-        recordList.push_back(recordStr);
+
+        char recordStr[33] = {0};
+        HexToString(recordHex, 4 * 4, recordStr);
+        recordStr[30] = '\0';
+        QString qRecordStr = QString(recordStr).toUpper();
+
+        recordList.push_back(qRecordStr);
     }
+    ok = true;
     return recordList;
 }


 /**
  * @brief   卡初始化
- * 将第1个block初始化为全0。
+ * 将第1个block的记录数量设置为0，最近一条交易记录下标设置为maxRecordNum-1。
  * @param   cardId  要初始化的卡片ID，类型为 QString
  * @return  bool    是否初始化成功
  * - true   初始化成功
@@ -292,10 +309,10 @@ QStringList Reader::getRecords(QString cardId, bool &ok)
 bool Reader::initCard(QString cardId)
 {
     uchar_t cardIdHex[8] = {0};
-    QByteArray ba = cardId.toLatin1();
-    StringToHex(ba.data(), cardIdHex);
+    StringToHex(cardId.toLatin1().data(), cardIdHex);

-    uchar_t allZeroHex[4] = {0};
-    int writeLineNumber = writeBlock(0, allZeroHex, cardIdHex);
+    uchar_t initHex[4] = {0};
+    initHex[0] = (char)(maxRecordNum - 1) << 4;
+    int writeLineNumber = writeSingleBlock(cardIdHex, 0, 4, initHex);
     return writeLineNumber != 0;
 }

readerAPI.h

@@ -2,10 +2,10 @@
 #define READERAPI_H

 #include <HF15693.h>
-#include <QString>
-#include <QStringList>
 #include <VCDOurs.h>

+#include <QStringList>
+
 typedef unsigned char uchar_t;


@@ -29,13 +29,14 @@ public:
     void setComNumber(int comNumber);
     int getComNumber();

+
     bool is_connected();

     bool connect();
+    void disconnect();
     QStringList inventory(int maxViccNum);
     bool insertRecord(QString record, QString cardId);
-    bool writeRecords(QStringList recordList, QString cardId);
-    QStringList getRecords(QString cardId, bool &ok);
+    QStringList readAllRecords(QString cardId, bool &ok);
     bool initCard(QString cardId);
 };


reportLossPage.cpp

@@ -50,7 +50,7 @@ void MainWindow::on_reportLossButton_clicked()

     // 查询学/工号是否存在
     QSqlQuery query(db->getDatabase());
-    query.prepare(QString("select id from card "
+    query.prepare(QString("select `status` from card "
                           "where userId = :userId;"));
     query.bindValue(":userId", userId);
     bool success = query.exec();
@@ -64,6 +64,20 @@ void MainWindow::on_reportLossButton_clicked()
         QMessageBox::warning(this, "提示", "学/工号不存在，挂失失败。");
         return;
     }
+    int cardStatus = query.value("status").toInt();
+    if (cardStatus == -1)
+    {
+        QMessageBox::warning(this, "提示", "该卡已挂失，不可重复挂失。");
+        return;
+    }
+
+    QString info, prompt = QString("如需挂失该学/工号绑定的卡，请输入密码。");
+    success = verifyUser(userId, prompt, info);
+    if (!success)
+    {
+        QMessageBox::warning(this, "提示", info + QString("\n验证用户失败。挂失失败，请重试。"));
+        return;
+    }

     // 将该学/工号的卡设置为挂失状态
     query.prepare(QString("update card "
